深浅測量ラジコンボートレンタル

深浅測量用ラジコンボート「RC-S3」

新技術情報提供システム「NETIS」登録商品 No.KK-080050-V

pdfRC-S2 カタログ  pdfRC-S3 カタログ  pdfRC-S3 取扱説明書  pdf論文

深浅測量用ラジコンボートとは

深浅測量用ラジコンボート「RC-S2」「RC-S3」は誰もが簡単、確実に深浅測量ができるGPS、
ソナー搭載の小型ラジコンボートです。深浅測量用ラジコンボートは小型のため一人で運搬でき、
座標を入力するだけで自律走行し、河川測量やダム、浅瀬の港湾等の深浅測量をおこなってくれます。
深浅測量が終了するとスタート位置に戻ってくる機能があるので安心してお使い頂けます。

ここがポイント!

  • ・実績あるNETIS登録商品です。技術提案や創意工夫に使え、総合評価の加点が見込めます。
    No.KK-080050-V
  • ・小型ラジコンボートなので、ひとりで深浅測量をおこなえます。船外機はもう必要ありません。
  • ・GPS、音響測深機、無線機などがこの小型ラジコンボートに搭載。他の計器は必要ありません。
  • ・深浅測量範囲は0.5mから80mで今まで計れなかった、河川や浅瀬、河口付近が計測可能になりました。
  • ・バッテリー搭載のため、オイル漏れの心配はありません。
  • ・測線が多い河川の深浅測量などは、大幅に時間短縮が見込めます。
  • ・データはCSV出力になり、お使いのCADソフトに取り込み可能です。

技術提案や創意工夫のポイント!

  • ・船外機では困難な浅瀬・人の立ち入れない危険水域での深浅測量が可能になります。
  • ・河川深浅測量など測線の多い現場などは、大幅な時間短縮になります。
  • ・リモコンボートの操作は陸上で行うため、転覆・転落落下事故の危険がありません。
  • ・浅瀬、波打ち際など満潮時、干潮を待たずに深浅測量ができます。
  • ・橋脚の柱周りなど、小型ラジコンボートのため、橋を傷つけずに深浅測量が可能です。
  • ・自動走行のため、決まったルートで深浅測量が可能。高精度で浚渫工事の出来形測量ができます。
  • ・河川など張りブロックがある現場などは、縦断走行で深浅測量ができます。
  • ・小型ラジコンボートは、軽自動車で運搬ができるため、ダムや上流の河川まで船外機を持ち運ぶ
    必要がありません。

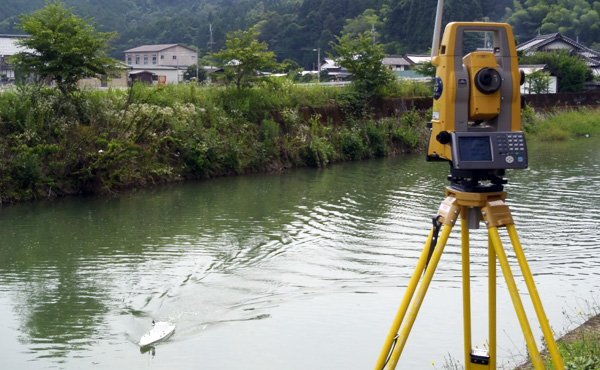

  • ・山間部ダムや橋の下などGPSが受信できない場合は、自動追尾式トータルステーションを使い
    ミラー追尾測量にてデータ補間します。オプション(但し、手動操作になります)

現場用途

  • ・貯水池、調整池の浅浅測量
  • ・浚渫工事に伴う浚渫量の測量
  • ・海岸、航路、河川、などの深浅測量
  • ・浚渫前の現況深浅測量
  • ・浚渫後の確認深浅測量
  • ・漁礁投入後の確認深浅測量
  • ・ダム、河口などの堆積土量を出すための深浅測量

深浅測量ラジコンボート『RC−S3』

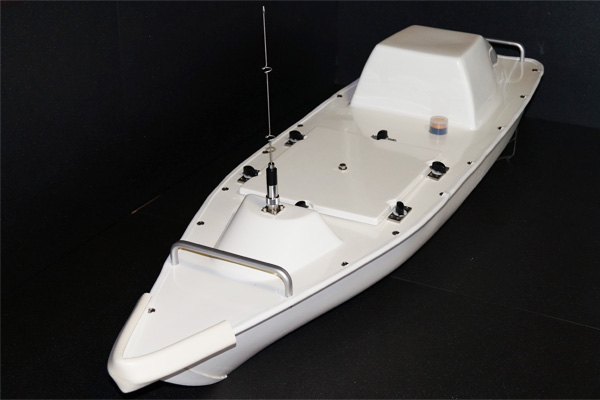

ラジコンボート本体 RC-S3

本体の大きさは全長1200mm 幅350mm 高さ250mm(アンテナ部分除く)

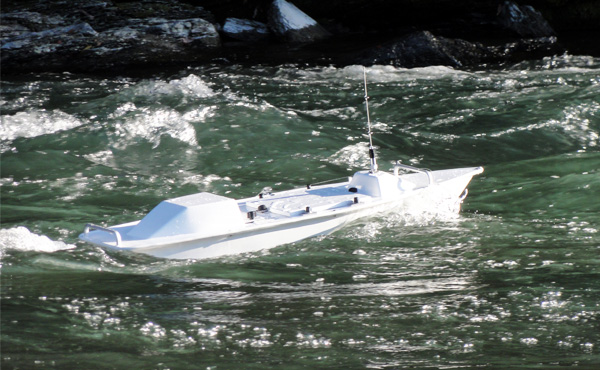

ツインプロペラで流れの速い場所でも測量可能です。

送信機セット

データ取得ソフトやラジコンボートの通信に使います。
(タフブック、PCボード、アンテナ、モデム)

操作用プロポ

手動操作などに使います。

ソフト画面

無線データを通じてリアルタイムにて表示します。

測線画面

音探画面

水深画面

計測出力データ

CSV形式です。お使いの測量ソフトにコンバート可能です。

本体バッテリー

2個で約210分、連続走行可能です。

深浅測量 現場写真

スペック表RC−S2とRCS3

ボート本体 RC-S2 RC-S3
全長 1,060mm 1,200mm
270mm 350mm
高さ 250mm(アンテナ部除く) 250mm(アンテナ部除く)
重量 9.3Kg(バッテリー搭載時:13Kg) 13Kg(バッテリー搭載時:16Kg)
駆動系
モーター 直流ブラシモーター2個搭載 直流ブラシレスモーター2個搭載
最大船速 2.8kt. 4.5kt.
電源 ニッケル水素充電池 10Ah×2 リチウムイオン充電池 20Ah×2
連続航行時間 120分(静水、自律航行時) 210分(静水、自律航行時)
自律航行
船速 2.0kt.(対水速度 2.8kt.) 2.0kt.(対水速度 4.5kt.)
測線航行 1プロジェクト 最大128本登録可能 1プロジェクト 最大128本登録可能
(高性能自律制御プログラム)
目的地航行 1プロジェクト 最大255ヶ所登録可能 1プロジェクト 最大255ヶ所登録可能
音響測深機
送信周波数 200KHz 200KHz
測深範囲 0.5m~80m 0.5m~80m
測深分解能 0.01m 0.01m
ゲインコントロール 手動(H、L 各20レベル)、自動 手動(H、L 各20レベル)、自動
指向角 6°(半舷半角3°)、
24°(半舷半角12°)
6°(半舷半角3°)
GPS
位置精度 SBAS(0.5m以内) SBAS(0.5m以内)
位置データ分解能 1/10000秒(約0.03m) 1/10000秒(約0.03m)
通信
方式 2.4GHz 無線LAN 2.4GHz 無線LAN
データ取得可能範囲 500m 800m
